硅烷偶联剂的表面处理法、掺混法、打底法及应用领域综述

硅烷偶联剂是一类具有独特双官能团结构的有机硅化合物，其分子通式为 Y-R-Si(OR')₃，其中 Y 为可与有机聚合物反应的官能团，Si(OR')₃ 为可水解缩合形成硅氧键的烷氧基。这类化合物在无机材料与有机聚合物之间架起“分子桥”，显著改善界面相容性，提升复合材料的整体性能。目前，硅烷偶联剂的应用已从最初的玻璃纤维增强塑料拓展至涂料、胶粘剂、密封胶、电子封装等多个高科技领域。本文系统梳理其主要应用方法（表面处理法、掺混法、打底法）及典型应用领域，以期为材料设计与工程实践提供理论参考。

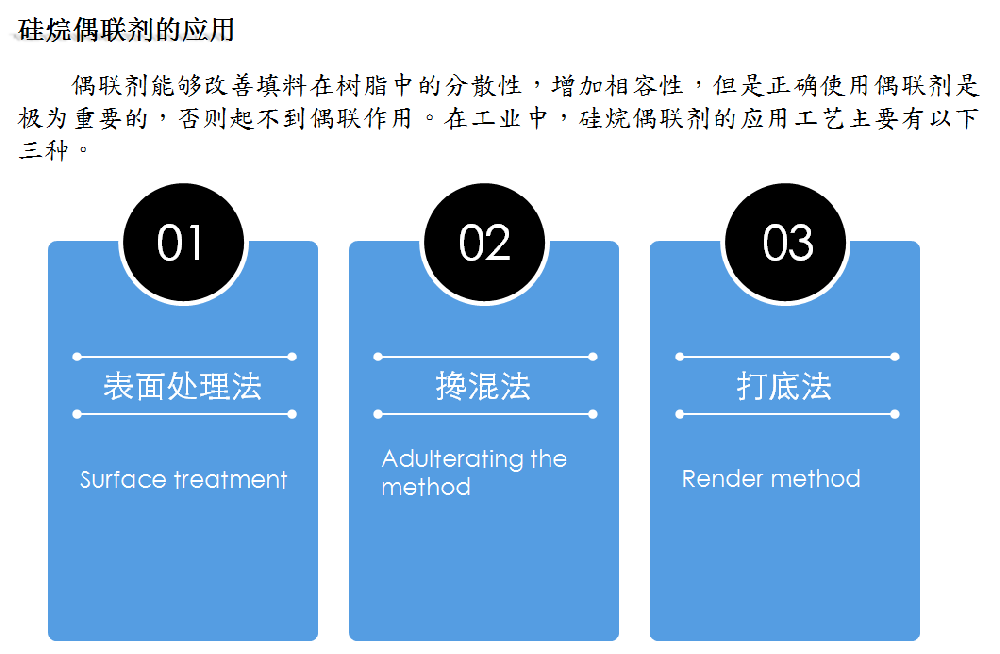

一、硅烷偶联剂的主要应用方法

1. 表面处理法（Surface Pre-treatment Method）

表面处理法是将硅烷偶联剂预先作用于无机填料或增强体表面，形成一层致密的单分子层，从而改善其与有机基体的界面结合。

● 操作流程：

○ 配制溶液：将硅烷偶联剂溶于水/醇混合溶剂中，浓度通常控制在 0.5%～2%（质量分数），常用溶剂体系为：硅烷:醇:水 ≈ 20%:72%:8%。

○ 水解活化：加入少量醋酸调节 pH 至 3.5～5.5（氨基硅烷除外，因其本身呈碱性，无需调 pH）。

○ 涂覆方式：可通过浸渍、喷涂、刷涂等方式均匀施加于清洁干燥的基材表面。

○ 干燥固化：室温晾干 24 小时，或在 120℃ 下烘烤 15 分钟，促进水解缩合反应完成。

● 适用对象：

○ 玻璃纤维、二氧化硅、碳酸钙、滑石粉等无机填料；

○ 金属、玻璃、陶瓷等极性基材表面改性。

● 优点：改性精准，界面结合牢固，偶联效率高；

● 缺点：流程繁琐，耗时较长，难以适配连续化生产需求。

示例：KH-550（γ-氨丙基三乙氧基硅烷）用于处理玻璃纤维，显著提升其与环氧树脂的粘接强度。

示例：KH-550（γ-氨丙基三乙氧基硅烷）用于处理玻璃纤维，显著提升其与环氧树脂的粘接强度。

2. 掺混法（Direct Addition / Bulk Blending Method）

又称“整体混合法”或“直接添加法”，是在树脂与填料混合过程中，直接将硅烷偶联剂加入体系中，依靠分子扩散迁移至界面发生作用。

● 操作流程：

○ 将硅烷偶联剂原液或浓缩液按 树脂量的 1%～5% 或 填料量的 0.1%～2% 直接加入树脂-填料混合体系；

○ 借助搅拌、挤出或捏合设备实现均匀分散；

○ 涂胶或成型后需静置一段时间（如 30 分钟以上），以利于偶联剂向界面迁移。

● 影响因素：

○ 填料粒径越细，比表面积越大，所需偶联剂比例越高：

■ 60目填料：约 0.1%

■ 500目以上填料：可达 1.5%

● 优点：

○ 工艺简便，易于集成到现有生产线；

○ 适合热固性树脂体系（如不饱和聚酯、环氧树脂）；

○ 在轮胎、橡胶制品工业中应用广泛。

● 注意事项：

○ 需确保充分混合；

○ 某些硅烷（如氯硅烷、长链烷基硅烷）不宜配成水溶液，应使用醇溶液或直接添加。

3. 打底法（Priming /底涂法）

打底法是一种特殊的表面处理方式，指将硅烷偶联剂配制成稀溶液后，作为“底漆”预先涂布于基材表面，形成活性界面层，再进行后续涂装或粘接。

● 操作流程：

○ 配制 0.5%～1% 的硅烷水醇溶液（常用乙醇/水或甲醇/水体系）；

○ 采用喷涂或滚涂方式在金属、玻璃、混凝土等基材表面形成薄层；

○ 自然晾干或低温烘干（60～80℃），形成具有反应活性的硅氧烷网络；

○ 再施加涂料、胶粘剂或密封胶。

● 核心优势：

○ 显著提高涂层或胶层对低表面能基材（如聚丙烯、聚碳酸酯）或多孔基材（如混凝土、陶瓷）的附着力；

○ 可替代传统的磷化、铬化等高污染前处理工艺，符合绿色制造趋势。

● 典型应用：

○ 汽车工业中用于塑料件喷漆前处理；

○ 建筑密封胶对混凝土接缝的预处理；

○ 电子封装中芯片与基板间的界面增强。

注：“打底法”实质上是“表面处理法”的一种具体实施形式，强调其作为“底涂剂”的功能定位。

二、硅烷偶联剂的主要应用领域

基于上述三种核心应用方法，硅烷偶联剂已在多个材料体系中展现出卓越性能提升效果，主要应用领域如下：

1. 玻纤增强复合材料

● 用于玻璃纤维与热固性树脂（如环氧、不饱和聚酯）或热塑性树脂（如 PA、PP）之间的界面改性；

● 显著提高复合材料的拉伸强度、弯曲强度、耐湿热性和电绝缘性能；

● 应用产品：风电叶片、汽车部件、航空航天结构件。

2. 胶粘剂与密封胶

● 作为增粘剂用于金属-非金属、玻璃-橡胶等异种材料粘接；

● 提高对**低表面能塑料（PC、PP）、多孔材料（混凝土、木材）**的粘接强度；

● 典型体系：丁腈酚醛结构胶、聚氨酯密封胶、硅酮密封胶。

3. 填充塑料与木塑复合材料

● 对碳酸钙、滑石粉、二氧化硅等无机填料进行表面处理，改善其在 PE、PP、PVC 中的分散性；

● 在木粉/塑料复合材料中使用，可显著提升冲击强度（提升约30%～50%）、弯曲模量（提高20%以上）和耐水性（吸水率降低40%以上），已在户外地板、栏杆、景观亭等耐候性要求高的建材中广泛应用；

● 实现高填充量下仍保持良好力学性能。

● 实现高填充量下仍保持良好力学性能。

4. 涂料行业

● 添加于防腐涂料、建筑涂料、电子绝缘漆中；

● 提高漆膜对玻璃、金属、混凝土等含羟基基材的附着力和耐水性；

● 延长涂层使用寿命，防止起泡、剥落。

5. 橡胶工业

● 用于白炭黑补强橡胶体系（如轮胎胎面胶），促进硅烷与橡胶间的化学键合；

● 改善加工性能，降低滚动阻力，提高耐磨性；

● 特别适用于溶聚丁苯橡胶（SSBR）/白炭黑体系。

6. 电子与封装材料

● 用于环氧模塑料（EMC）中，提高对引线框架和芯片的粘接力；

● 改善塑封料的防潮性、抗开裂性与表面光洁度；

● 应用于 LED、IC 等微电子器件封装。

7. 铸造与研磨材料

● 作为树脂砂的改性剂，提高壳型强度和热稳定性；

● 在磨石、砂轮中增强磨料与树脂结合剂的结合力。

三、选型原则与使用建议

为实现最佳改性效果，应根据树脂类型和应用场景合理选择硅烷偶联剂：

通用建议：

● 硅烷溶液应现配现用，水解后不宜久存（建议 1 小时内用完）；

● 储存时应密封、避光、防潮，避免与酸碱接触；

● 操作时注意通风，佩戴防护装备，防止吸入蒸气或皮肤接触。

四、结语

硅烷偶联剂作为一类高效的界面改性剂，通过表面处理法、掺混法、打底法这三条“分子搭桥”的精妙路径，成功解决了无机-有机材料间相容性差的关键难题。其在复合材料、胶粘剂、涂料、电子封装等领域的广泛应用，不仅提升了材料性能，更推动了轻量化、高性能化和绿色制造的发展进程。未来，随着纳米复合材料、生物基高分子和智能涂层的兴起，硅烷偶联剂将在更广阔的材料体系中发挥“分子桥梁”的核心作用，持续赋能先进材料技术创新。
